Желание человека улучшать качество жизни и приводит к созданию все новых систем «тёплый пол». Из всех видов отопления Теплый пол оказывает наиболее благоприятное воздействие на здоровье человека. Этот принцип обогрева помещений впервые использовался еще в пятом веке до нашей эры при строительстве римских бань. Но использование системы отопления и подогрева актуально не только для помещений: жилые, офисные, торговые и промышленные объекты, а также в качестве систем антиобледенения – для подогрева подъездных путей, взлетно-посадочных полос, автостоянок, открытых лестниц, спортплощадок. Существующее большое разнообразие теплых полов, что способствует выбору необходимого вам варианта, который будет приемлемым по стоимости и эксплуатации, а также по способу монтажа.

Теплые полы даруют множество преимуществ. Каких? Давайте рассмотрим подробнее.

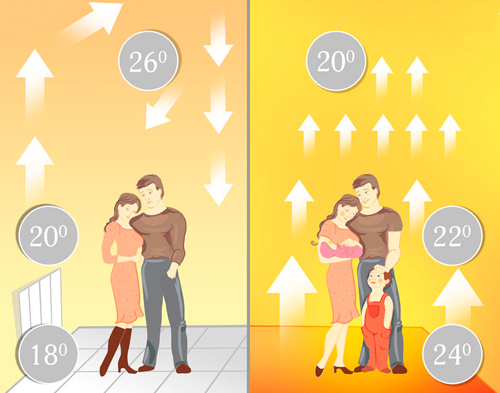

При системе обогрева, расположенной на уровне пола, тепло равномерно поднимается вверх, слегка остывая уже на уровне человеческого роста, более подробно этот процесс показан на картинке. Сами видите, что с обычным радиатором центрального отопления у потолка будет тепло, даже жарко, но ноги все равно будут мерзнуть. Поэтому система теплого пола, правильно распределяющая теплый воздух в помещении, гораздо удобнее. А хотите узнать, какие еще привлекательные стороны есть у теплого пола?

Давайте сначала определимся, какой из видов теплого пола будет наилучшим в вашем конкретном случае.

Начнем, пожалуй, с перечисления систем, использующихся для создания полов с подогревом:

• водяной теплый пол - обогрев в данном случае достигается с помощью горячей воды
• электрический теплый пол - тепло отдают нам электрические нагревательные кабели
• Жидкостные электрические теплые полы (водяные электрические трубы с греющим кабелем внутри трубы)
• пленочный теплый пол, его еще называют инфракрасным - нас согревает тоненькая пленка с графитовым наполнением, работающая от электросети

Вот самые известные системы теплых полов. Однако простое перечисление названий говорит не так уж и много, а для правильного выбора необходимо быть в курсе как достоинств, так недостатков любого товара. Поэтому теперь перейдем к наиболее значимым характеристикам всех видов теплых полов.

В частных домах и коттеджах наиболее часто используют водяной теплый пол, проверенный и привычный вариант. Устанавливать его и подключать к теплоцентрали в квартирах старой застройки запрещено, поскольку вода, проходя по всему контуру тёплых полов, возвращается в стояк охлажденной, и у соседей будет на выходе из крана прохладная вода, а не горячая. Водяной теплый пол можно монтировать и подключать через специальные теплообменные стояки только в новостройках.

Основным плюсом этого вида полов являются сокращение затрат на оплату электричества. При выполнении определённых правил и требований, водяной тёплый пол можно применять практически с любым типом декоративного напольного покрытия.

Система водяных теплых полов

Как уже известно, водяные теплые полы в чем-то похожи на обычную радиаторную систему отопления. И тут, и там - трубы с горячей водой, несущие тепло в наш дом. Однако есть и отличия. И дело даже не в том, что в нашем случае трубы укладываются в бетонную стяжку под полом, а не висят чугунной гармошкой под окном. Основным отличием будет необходимость подключения специального оборудования для теплого пола - как минимум насоса, а то и котла для нагревания воды. И в этом плане понятно, что такое оборудование удобнее устанавливать в загородном доме, где и площадь помещений больше, и есть возможность пристроить подсобку под всю эту технику. Да и выгоднее такая система для большого дома.

Из-за присутствия дополнительной технической составляющей в устройстве водяного теплого пола монтаж усложняется, хотя и не настолько, чтобы не справиться самостоятельно. Однако если уж вы хотите реальной гарантии на все 50 лет работы своего варианта обогрева, лучше пригласить специалиста, который проследит за правильностью монтажа и качеством закупленных материалов.

Зато после подключения теплого пола вам не придется переживать о слишком больших счетах при его эксплуатации. К тому же более мягкий нагрев именно этой системы позволяет использовать в качестве напольного покрытия практически любой материал, даже лакированный паркет.

Водяной тёплый пол — это система отопления, которая может, частично (до 30%), разгрузить систему радиаторного отопления или полностью её заменить

Трубы для водяного тёплого пола выполняются из сшитого полиэтилена или металлопластика. Они не подвержены коррозии, и внутренний слой таких труб не способствует накоплению отложений, — сохраняется диаметр проходного сечения.

Сегодня существуют разработки тонких систем с применением трубопроводов малого диаметра от 8 мм.

Так же в настоящее время разработаны лёгкие, сборные системы водяного напольного отопления не требующие заливки бетоном.

Водяной тёплый пол может применяться практически с любым напольными покрытиями (даже паркетами) при соблюдении определённых правил и автоматизации системы.

Таким образом, принцип работы системы водяного теплого пола довольно прост. В качестве источника тепла используют горячую воду. Она течет по специальной гибкой трубе, которая вмонтирована вместо радиаторов отопления на поверхность пола. Источником горячей воды может служить либо газовый котел, либо система центрального отопления. За счет подогреваемой воды, которая циркулирует в системе водяной теплый пол, тепло распространяется снизу вверх равномерно. Поэтому в помещении нет жарких зон или плохо прогреваемых участков.

Монтаж водяных теплых полов

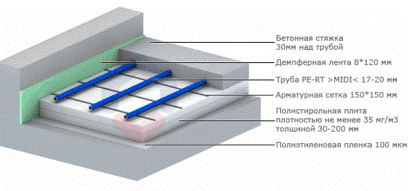

Монтаж водяных теплых полов происходит совсем иначе, нежели электрических теплых полов, а именно:

• Устанавливается пароизоляционное или гидроизоляционное покрытие - для защиты теплоизоляции от влаги. Чаще всего применяется полиэтиленовая пленка толщиной не менее 0.2 мм.

• Укладывается демпферная лента по всему периметру помещения - полоса вспененного полиэтилена толщиной не менее 5 мм и шириной от 120 мм, предназначенная для предотвращения образования теплового моста между стенами и стяжкой.

• Вся поверхность пола покрывается теплоизоляционным слоем - специальные теплоизоляционные плиты, выполненные из пенополистирола (есть и плиты из другого материала), покрытые пароизоляционной пленкой, и обладающие высокой механической прочностью. Дополнительно ко всему данные плиты имеют на своей поверхности специальные формовочные выпуклости для надежной укладки греющей трубы, а также боковые замки для соединения плит в цельные щиты. Нижняя поверхность плит выполняет функцию шумопоглощения и сглаживания неровностей пола.

• Поверх теплоизоляционных плит укладывается греющая труба - специальная труба, выполненная из полиэтилена высокой прочности или металлопластика.

• Поверх труб укладывается либо бетонная стяжка, либо ГВЛ или его аналоги на деревянных перекрытиях.

• Укладывается чистовое напольное покрытие.

Условия укладки труб
Укладка труб должна выполняться согласно некоторым условиям:

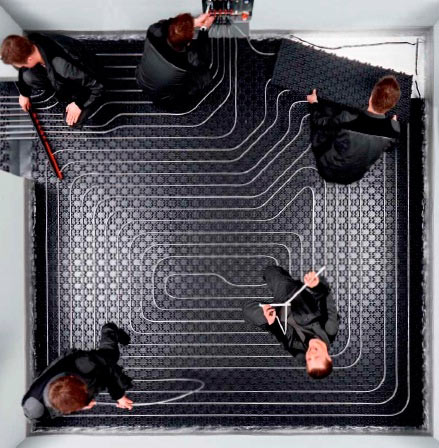

• Труба укладывается с определенным шагом и в нужной конфигурации (спираль, зигзаг, улитка).
• Чем более плотная укладка труб, тем более высокая тепловая мощность теплых полов, однако не ближе 10 см друг от друга.
• Вдоль наружных стен трубы должны укладываться плотнее, чем внутри помещения. При этом отступ от стен должен быть не менее 15 см.
• Максимальное расстояние между трубами не должно превышать 25 см.
• Греющие петли не должны превышать в длину 100 м.
• Укладка труб на стыки плит перекрытий запрещается. Трубы, пересекающие стык, необходимо укладывать в металлические гильзы длиной около 30 см.

Виды греющих контуров

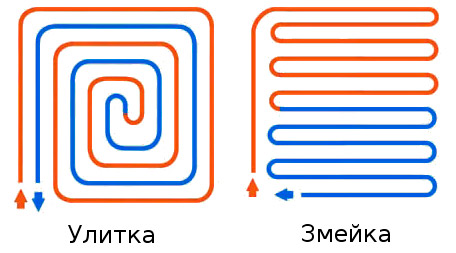

Чаще всего при укладке труб используют два способа - "улитка" или "змейка".

При укладке "улиткой" - трубы подачи чередуются с трубами обратки, что способствует созданию одинаковой температуры по всей поверхности пола.

При укладке "змейкой" - трубы подачи прокладываются у внешних стен помещения, а далее постепенно охлаждаются. В результате температура поверхности пола в начале вхождения труб большая, а далее вглубь помещения теплоноситель охлаждается, вследствие чего уменьшается температура пола и сам тепловой поток. Чтобы избежать подобного недоразумения необходимо либо увеличить мощность насоса, или еще лучше - уложить трубы в виде "двойной змейки".

Различия. Укладка "улиткой" является более простым методом укладки нежели "змейка". При укладке "улиткой" изгиб трубы составляет 90°, а при укладке "змейкой" - практически все повороты составляют 180°. Для "улитки" мощность циркуляционного насоса нужна значительно меньше.

"Змейкой" хорошо делать теплые полы там, где помещения имеют линейный уклон. В случае, да и вообще, в помещениях, где есть уклон, распределительный шкаф необходимо устанавливать в самой возвышенной точке (стене), чтобы воздух из труб теплого пола мог удаляться. "Улитка" в таких помещениях будет забивается воздухом, что приведет к нарушению работы теплого пола.

Еще один плюс "змейки" в том, что таким способом можно укладывать контуры одинаковой длины, а это способствует балансировке системы.

Однако, как бы там ни было, на практике все же чаще применяется "улитка", т.к. этот способ более равномерно прогревает поверхность пола и для него можно использовать менее мощные насосы.

После того, как все трубы уже уложены в специальные теплоизоляционные плиты, их концы сводятся и подсоединяются в распределительном коллекторе. Если в доме оборудована котельная комната, то шкаф с распределительным коллектором лучше устанавливать именно в ней. При отсутствии такого помещения, шкаф с коллектором рекомендуется устанавливать в середине дома, чтобы отопительные трубы можно было распределить равномерно. Подобное размещение также существенно уменьшит расход труб и других материалов.

Когда коллектор не получается установить на близком расстоянии от отапливаемого помещения, тогда участки труб, проходящие через смежные помещения, необходимо в обязательном порядке укладывать в специальную теплоизоляцию.

Также следует помнить, что изгиб трубы от пола к коллектору обязательно должен быть защищен гофрированной трубой, чтобы обезопасить трубу на выходе из пола.

Подготовленную систему отопления пола перед заливкой бетонной смесью обязательно проверяем на работоспособность, при этом дать системе отстояться в рабочем состоянии некоторое время. Попробовать дать максимальную нагрузку.

После всех испытаний, систему заливает бетонной смесью и делаем цементно-песчаную стяжку. Здесь необходимо помнить, что:

• армирование стяжки нужно прерывать в местах разделительных швов;
• бетонная смесь должна содержать специальные пластификаторы для повышения эластичности стяжки;
• в помещениях, площадью более 20 м², необходимо сделать дополнительные термокомпенсационные швы.

При соблюдении необходимых правил поверх водяного теплого пола можно стелить практически любое напольное покрытие, даже паркет.

Электрический тёплый пол.

Электрические кабельные тёплые полы выпускаются в виде нагревательных секций, нагревательных матов и кабеля на катушке. Различия между этими видами тёплых полов заключаются в основном в способе монтажа. В устройство пола специальным способом укладывается электрический нагревательный кабель, к которому через терморегулятор подключается электричество.

Все виды тёплых полов обладают рядом экологических преимуществ по сравнению с радиаторным отоплением: антиаллергенный эффект, равномерно распределяют температуру по высоте помещения, отсутствие конвекционных потоков связанных с разностью температур на одной горизонтальной плоскости в разных частях комнаты.

Кабельный теплый пол
Нагревательным элементом в данном виде теплых полов выступают:

• Нагревательные секции. В роли таких секций выступает специальный одножильный или двужильный кабель, оснащенный монтажными муфтами на концах для подключения к электропитанию, и в котором происходит преобразование протекающего электрического тока в тепло. При этом монтаж теплых полов из двужильного кабеля существенно облегчает работу, т.к. для подключения такого кабеля необходим только один монтажный конец. При монтаже полов из одножильного кабеля, его необходимо подключать к терморегулятору двумя монтажными концами.

• Нагревательный кабель на катушке. Представляет собой нагревательную секцию на основе специального двужильного кабеля, которая для удобства укладки и облегчения монтажа теплого пола намотана на катушку. При подключении к терморегулятору подводится только один монтажный конец.

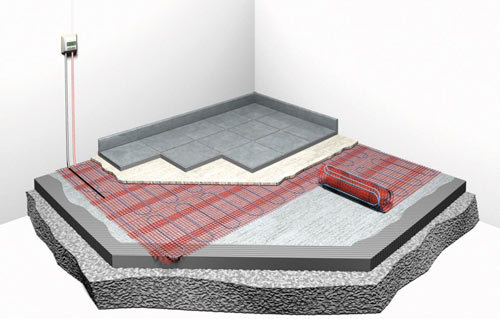

• Нагревательные маты. Это своего рода нагревательная секция, только уложенная на специальную самоклеющуюся сетку. Нагревательные маты также бывают одножильные и двужильные.

У всех вышеперечисленных теплых полов разница только в технологии монтажа, по остальным параметрам - они практически идентичны.

Во всех трех случаях используется электрический нагревательный кабель, который укладывается согласно технологии монтажа, и к которому подключается электричество через специальный терморегулятор. Во всех случаях вся электрическая энергия преобразовывается в тепло. Т.е., нагревательный кабель выступает в роли нагревательного элемента, изготовленного по кабельной технологии.

При монтаже разница в том, что нагревательные секции монтируются в цементно-песчаную стяжку, а нагревательные маты — в слой плиточного клея, поверх старой стяжки.

И последняя разница заключается при монтаже одножильного и двужильного кабеля. Т.к. у одножильного кабеля только одна жила, то необходимо оба его конца свести в одной точке, а при укладке двужильного кабеля второй конец кабеля возвращать в исходную точку не требуется.

Достоинства. Поверх кабельного теплого пола можно использовать любой вид напольного покрытия, будь то ламинат или линолеумом, плитка или ковролин. Также нагревательные секции определенных мощностей можно использовать как основную систему отопления.

Недостатки. Приличные счета за пользование электроэнергией, а также невозможность работы полов при выключении электроэнергии.

Жидкостные электрические теплые полы (водяные электрические трубы с греющим кабелем внутри трубы).

Водяной теплый пол + электрический теплый пол. Это жидкостный электрический теплый пол нового поколения! Экономичнее электрических кабельных теплых полов на 30%-40%! Выполняет роль основного отопления и комфортного теплого пола.

Монтаж данных систем осуществляется в стяжку. Они применяются практически под всеми известными напольными покрытиями: плитка, ламинат, линолеум, пвх-плитка. Исключения составляют пробка и натуральный паркет, т.к. пробка плохо проводит тепло, а натуральный паркет может рассохнуться. Появление подобных новинок расширяет применение теплых полов, т.к. если раньше теплый пол был лишь комфортным обогревом, то сейчас они являются полноценной системой отопления.

Жидкостный электрический теплый пол не перегорает, т.к. кабель находится в (незамерзающей) жидкости. Ремонт производится как и в классических водяных теплых полах: заменой поврежденного участка трубы на новый и муфтированием с 2 сторон.

Плёночный тёплый пол.

Сравнительно молодой  вид электрических тёплых полов является плёночный тёплый пол, где в качестве нагревательного элемента применяется специальная пленка. Часто ее также называют инфракрасной. На данный момент основными странами производства нагревательной пленки являются Южная Корея и Нидерланды. Южная Корея является основным поставщиком греющей пленки в страны СНГ.

Может использоваться как основная или дополнительная система отопления (теплый пол) в любом типе помещений – жилые, офисные, торговые и промышленные объекты, а также в качестве систем антиобледенения – для подогрева подъездных путей, взлетно-посадочных полос, автостоянок, открытых лестниц, спортплощадок.

Кроме того, инфракрасную пленку “HeatLife” Южная Корея применяют для подогрева грунта в сельском хозяйстве, в инфракрасных сушилных камерах – для сушки дерева, продуктов питания, покрасочных камерах, в инфракрасных саунах.

Еще несколько лет назад мы не знали о преимуществах пластиковых окон, а сегодня считаем их непременным условием комфорта в помещении. Таким же неотъемлемым конструктивным элементом может стать инфракрасная пленка. Среди неоспоримых аргументов в ее пользу:

• экономичность в эксплуатации (низкая электропотребляемость от 10 до 40 Вт на 1 м²/ч);
• мгновенная передача тепла от источника инфракрасных волн, что дает возможность ощутить комфорт в помещении в течении 10-30 минут);
• быстрый и легкий монтаж;
• без согласований и проведения доплнительных коммуникаций;
• отсутствие шума;
• отсутствие необходимости монтажа вентиляционных систем, так как не образуется продуктов сгорания;
• возможность использовать инфракрасную пленку на открытом воздухе: в кинотеатрах и уличных кафе, на мансардах, зонах отдыха на природе;
• возможность использовать не только как полноценную систему отопления, но и как дополнительный обогрев (теплые полы);
• пожаробезопасность;
• равномерное выделение тепла;
• очень высокий КПД-98%;
• устранение посторонних неприятных запахов с помощью излучения;
• поддержание естественной влажности воздуха;
• возможность укладывания под любой вид напольного покрытия, когда монтируется стяжка пола;
• исключение образования конденсата на окнах в помещении.

Существуют модели пленки которые можно использовать под плиточный клей для кладки кафеля.

Инфракрасный пленочный теплый пол (ИК-пол, ИК-пленка или теплопленка) – сверхтонкая и сверхэластичная отопительная система. Имеет массу преимуществ перед привычными – кабельными и водяными – системами теплого пола. Применяется в помещениях всех типов в качестве основного, альтернативного и дополнительного источников тепла.

Разновидности

По способу монтажа инфракрасный теплый пол подразделяется на:

• внешний – монтирующийся непосредственно на обогреваемую поверхность;
• внутренний – укладывающийся под финишное покрытие.

Внешняя система ИК-пола имеет трехслойную конструкцию. Ее образуют две лавсановые пленки (верхняя и нижняя) и углеродный резистивный сердечник, уложенный (напыленный) между ними.

Преимущества внешних систем:

• простота монтажа – инфракрасный пленочный теплый пол внешнего типа устанавливается легко и быстро;
• универсальность – ИК-пленка размещается на любых поверхностях, включая стены и потолок;
• мобильность – в любой момент система может быть собрана и перенесена в другое место;
• надежность – устройство продолжает функционировать, даже если одна из его секций выйдет из строя.

Внутренние ИК-полы имеют более сложную – четырехслойную – конструкцию. Они состоят из двух слоев полиуретановой пленки, одного слоя алюминия и одного слоя меди. Алюминиевый и медный слои соприкасаются друг с другом, образуя биметаллический греющий элемент.

Преимущества внутренних систем:

• возможность применения с такими покрытиями, как ковролин, линолеум, ламинат и паркет;

удобство использования – ИК-система монтируется непосредственно под финишное покрытие, можно использовать под плиточный клей для кладки кафеля.

В продажу греющая пленка поступает в виде рулонов, разделенных на квадратные секции. В зависимости от типа ИК-пленки потребляемая мощность теплого пола равняется 150 или 220 Вт.

Максимальная площадь пленочного инфракрасного нагревателя, который можно подключать к терморегуляторам, имеющимся на рынке:

• 3 кВт = 13,5 м2;
• 3,5 кВт = 15,9 м2;
• 4 кВт = 18,1 м2;
• 6 кВт = 27,2 м2

Правила безопасного монтажа и советы по работе с теплопленкой внутреннего типа:

• не все модели инфракрасного пленочного теплого пола могут укладываться под плитку – используйте устройство только с разрешенными материалами;
• проводите монтажные работы при выключенном напряжении питания;
• не укладывайте полоски внахлест;
• чтобы избежать случайного сдвига полосок, фиксируйте их степлером или скотчем;
• не используйте пленку на участках, занятых мебелью;
• укладывайте полосы на расстоянии 10-40 см от стен;
• если требуется, защитите от влаги инфракрасный пленочный теплый пол – монтаж таких систем в помещениях с высокой влажностью (кухня, санузел и т.п.) предполагает использование полиэтилена;
• мягкие покрытия (ковролин и линолеум) стелются только на жесткое основание – не забудьте уложить поверх греющей пленки лист фанеры или плиту ДВП.

• При использовании пленочных теплых полов в качестве основного отопления, необходимо чтобы эта нагревательная пленка покрывала не менее 70% всей площади поверхности пола. Если они используются в качестве дополнительного отопления, то достаточно покрыть поверхность пола на 35-40%.

  Достоинства. Пленочные теплые полы могут монтироваться под любой вид финишного покрытия пола, будь то ламинат или ковролин, линолеум или паркетная доска. Толщина такого пола не превышает 3 мм, а КПД - порядка 90%.

• Недостатки. Опять же счета за электроэнергию, т.к. средняя потребляемая мощность такого пола - примерно 30Вт/1м². При отсутствии электроэнергии полы, соответственно, работать не будут.

Модели и цены теплых полов в Ташкенте в октябре 2015 г.

Гибкий греющий кабель Raychem T2Blue ,идеально подходящий для устройства тёплого пола в помещениях небольшой площади и сложной конфигурации.

Компания продавец	Тип, модель	Цена за кв.м.	Терморегулятор
CEILHIT	Электрический теплый пол CEILHIT (Испания)- это кабельная система обогрева повышенной надежности, которая может использоваться  как система комфортного обогрева пола, и как основная система отопления. Нагревательные секции систем теплого пола – это имеющие два слоя изоляции, одножильные и двухжильные кабели, а также надежные соединительные муфты, двойная изоляция и экранирующая оплетка кабелей позволяет использовать теплые полы в помещениях любой влажности. Гарантия 10 лет	200 000 сум/кв.м. (на большие квадратуры дешевле, на малые - дороже).	От 250000 сум. до 800000 сум.
Devi Tashkent	Нагревательный кабель Deviflex ™ является универсальным решением для всех видов отопления, будь это теплый пол дома или система защиты от льда и мороза на улице. Электрическая кабельная система DEVI (Дания) долговечна. С точки зрения практичности, можно рассчитывать на то, что нагревательные кабели прослужат столько же, сколько и помещение, в котором они установлены, не требуя обслуживания!	от 100000сум кабель, без работы В зависимости от объема действует система скидок: от 10-20 кв.м-5% от 20-50 кв.м-10% от 50-100 кв.м-15%	От 570000 от простых электронных до интеллектуальных
Raon System Тёплые полы Raon (Корея) отличаются высокой эффективностью и экономичностью – в них применяется интеллектуальная система управления, которая постоянно следит за температурой в помещении и включает подогрев пола только тогда, когда температура понижается ниже заданного уровня (пользователь может сам выбрать комфортную для него температуру в помещении). Это позволит вам не беспокоиться о счетах за электричество! Вся продукция компании Raon System безопасна для окружающей среды, надёжно защищена от перегрева и возгораний, а также имеет такие сертификаты качества, как: ISO 9001, CE, Q, ГОСТ-Р и ГОСТЕСТ пожарной безопасности. Гарантийный срок 10 лет.	Теплые полы Raon System кабельная система Модель RFHC-D7-21W	Договорные	Договорные
	Теплые полы Raon System кабельная система МодельRFHC-D7-18W	Договорные
	Нагревательные маты МодельRFHM-D7-21W	Договорные
	Нагревательные маты МодельRFHM-D5-15W	Договорные
HEAT FLOOR LUX	Инфракрасная отопительная пленка «HeatLife» Корея	175000 сум	250000 сум
ELECTRO PREMIUM	Теплый пол Raychem(Бельгия) Электрическая кабельная система Тонкий мат T2QuickNet (3 мм)	Маты готовое решение: маты1м2 с термостатом 1000030 сум. Работа секция 150000 сум.	Термостат-490000 сум
	Гибкий греющий кабель Raychem T2Blue, идеально подходящий для устройства тёплого пола в помещениях небольшой площади и сложной конфигурации.
	T2Red - это саморегулируемый греющий кабель, особенно эффективный для помещений сложной конфигурации, позволяющий минимизировать высоту конструкции. Кабель можно укладывать практически под любые напольные покрытия без риска перегрева	T2Red 1м2: 10м кабеля с комплектом теплоизоляционных пластин 2200000 сум.	Термостат-490000 сум
	Нагревательные секции СНT-18 (Россия) изготовлены из тонкого двухжильного нагревательного кабеля удельной мощностью 18 Вт/м и применяются в системах "Тонкий теплый пол" для комфортного и полного подогрева помещений с покрытием пола из керамической плитки или другого аналогичного материала. Могут применяться в системах "Защита трубопровода от замерзания" для обогрева металлических трубопроводов.	СНT-18 -255000 сум.	300000 сум.-механический 750000 сум.сенсорный
ЧП "Якубов"	MESAN и REXVA ИК-отопительная пленка  Корея Нагревательная пленка для теплого пола под ламинат, линолеум, ковролин.	39000 сум - м2 пленки	150000 сум механический 200000 сум сенсорный
	MESAN Электрическая кабельная система	12.5 м кабельной системы для 1.6м2 полов под стяжку-240000 сум, 70000сум-работа 112.5 м кабельной системы для 15м2 полов-1200000 сум, 200000сум-работа	от 150000-200000 сум

Внимание! Цены, представленные в таблице, актуальны на дату публикации материала.
